太河液控螺杆阀保养清洗说明书
时间：2025-02-19 09:09:45 浏览次数：317 编辑：管理员

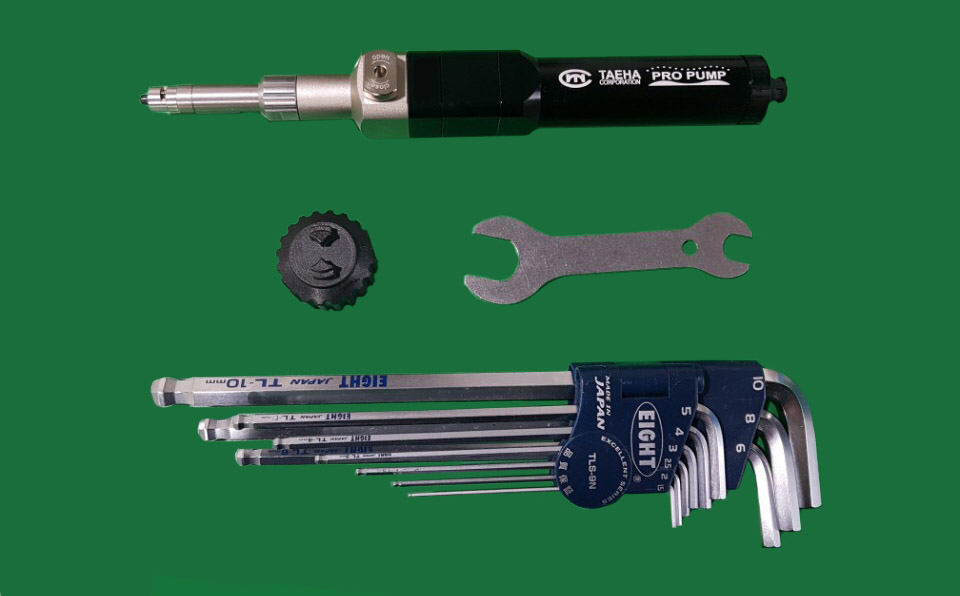

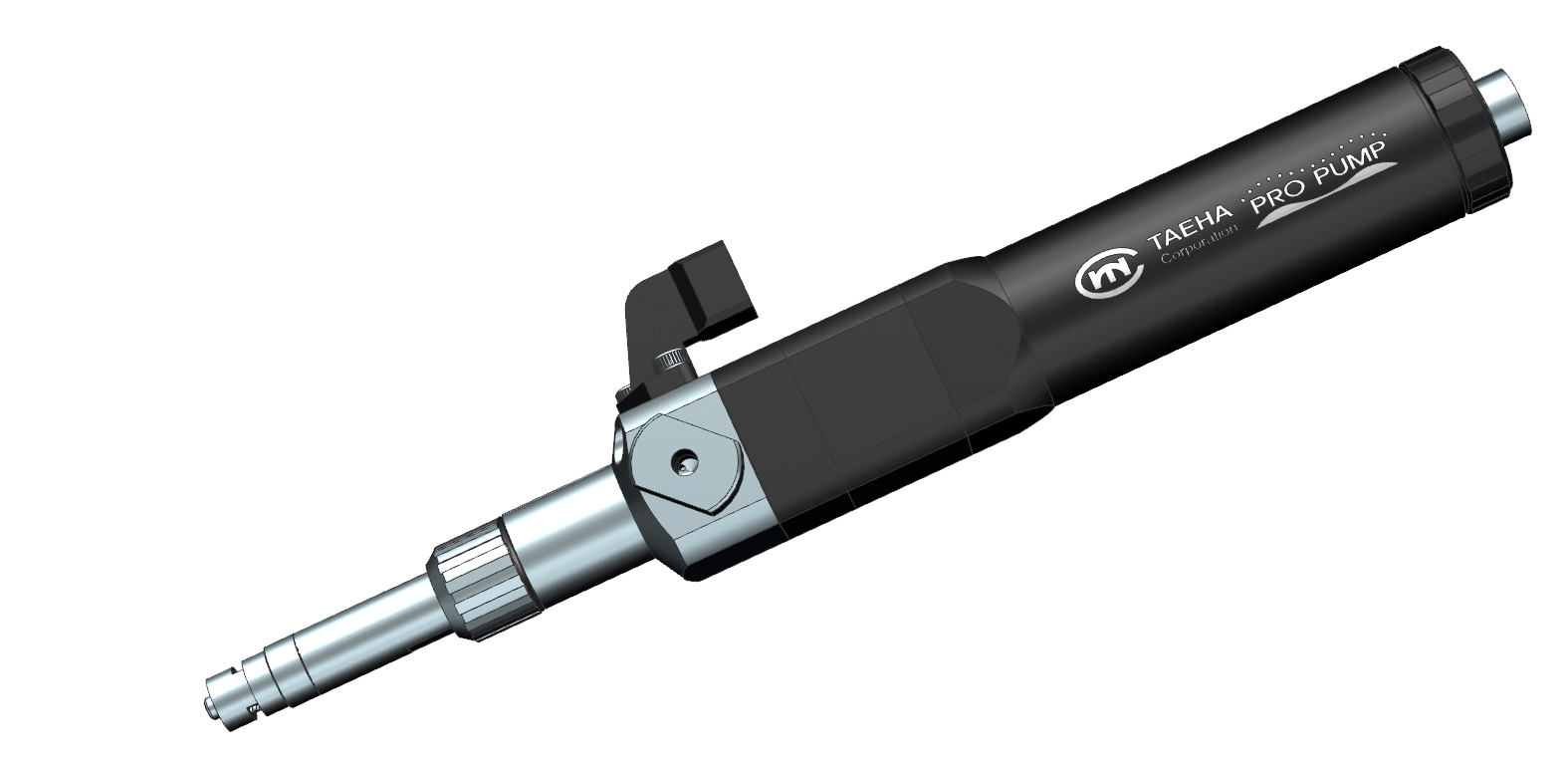

1) Pro-Pump的分解准备

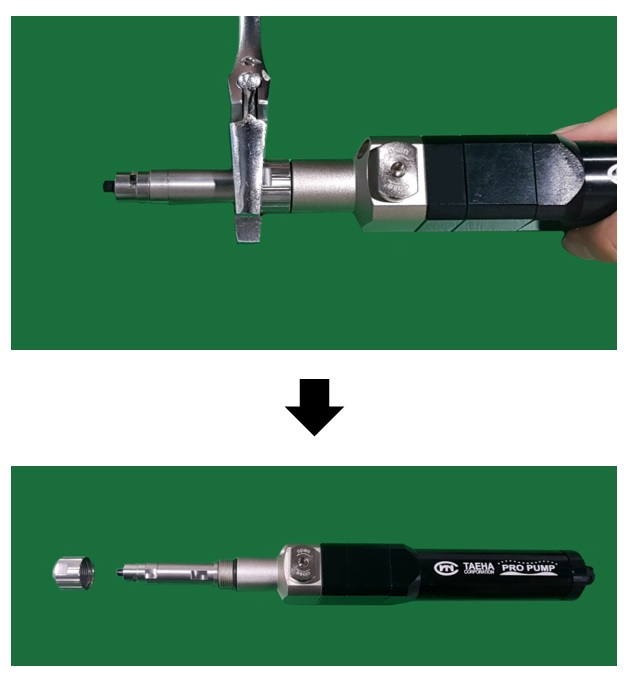

2) 用扳手将 Union Cap旋拧下来

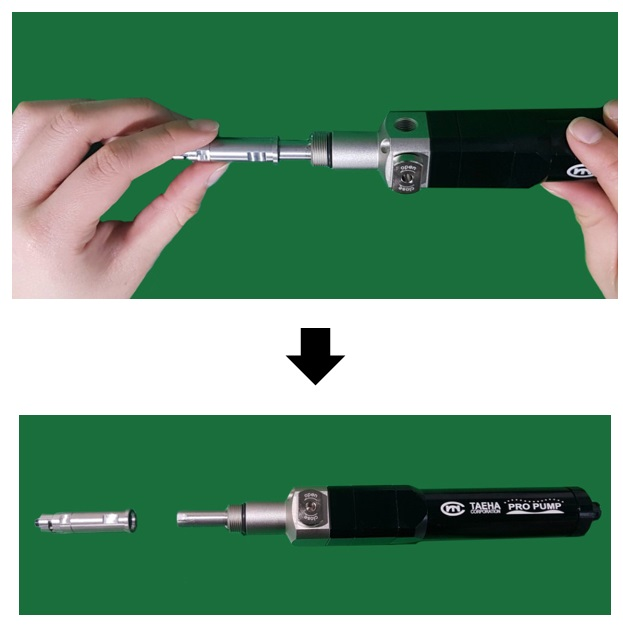

3) 将Luer Lock Adapter从 Stator Sleeve（定子）上取下

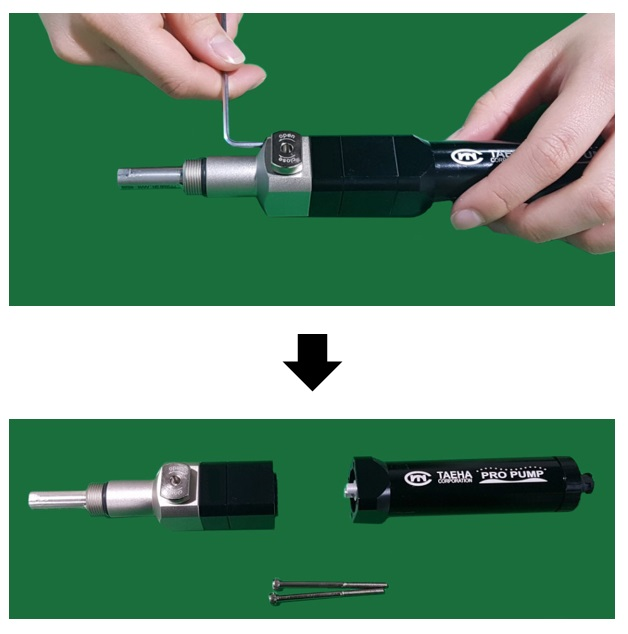

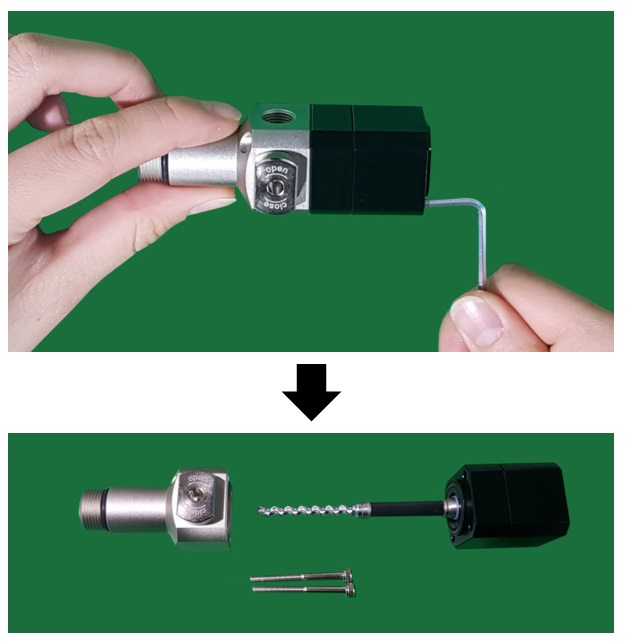

4) 用内六角扳手拧开接液部与驱动部之间的螺丝，分离驱动部与接液部（接触液体的部分统称）

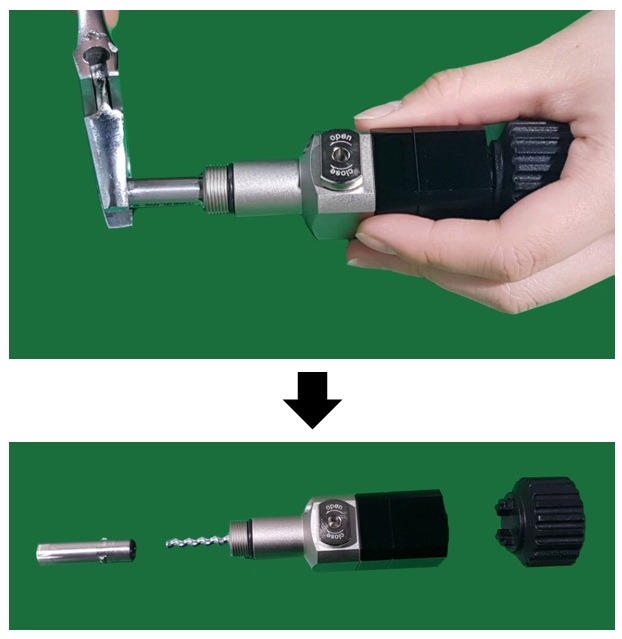

5) 先用专用工具套上联轴器，逆时针旋转，定子会向外移动，等定子的卡位从Chamber的卡口出来后，即固定专用工具，旋拧定子，将定子完全取下
6) 拧开后面的内六角螺丝，分离Chamber

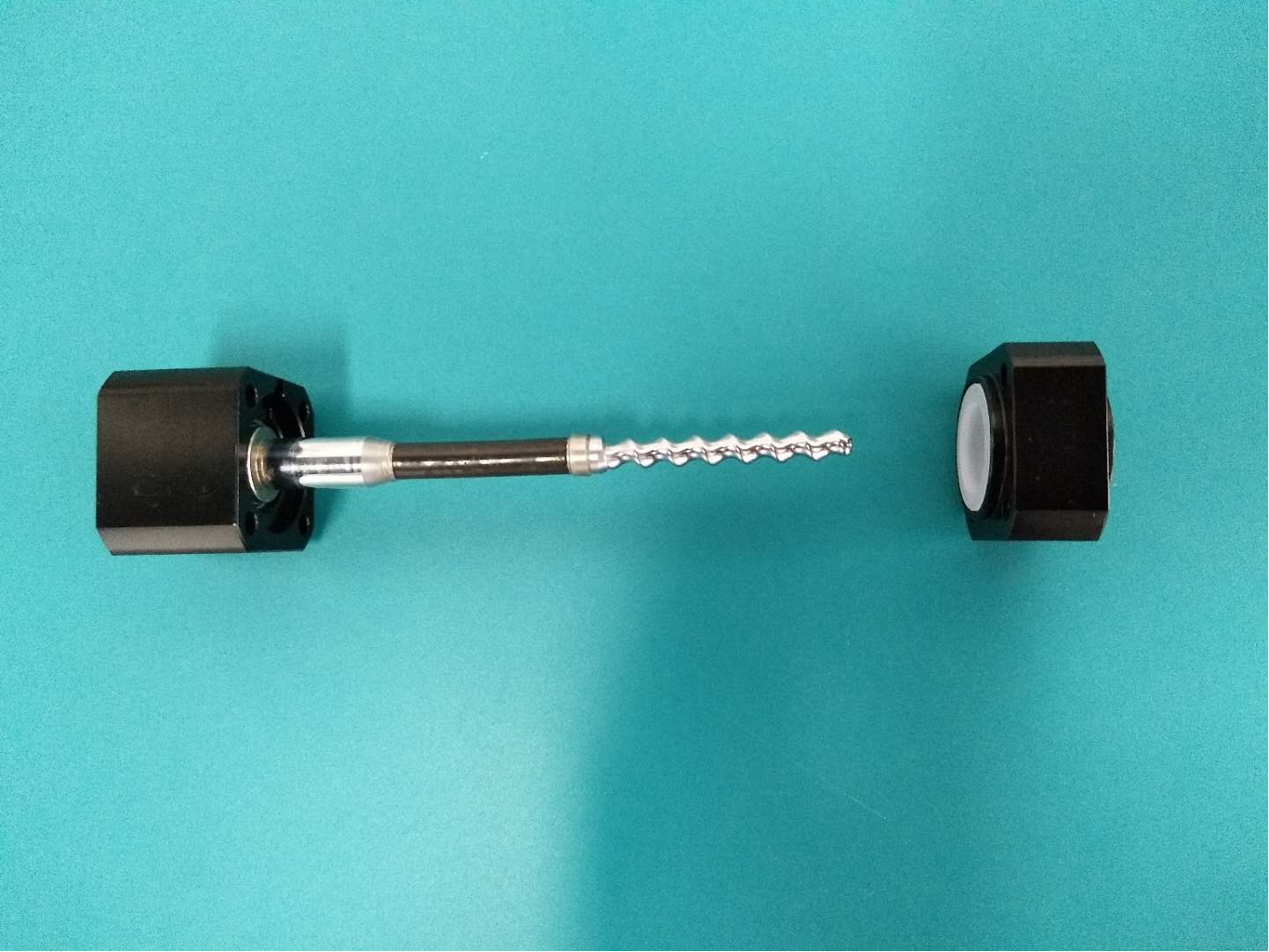

7) 将Seal Block与Rotor（转子组件）分离

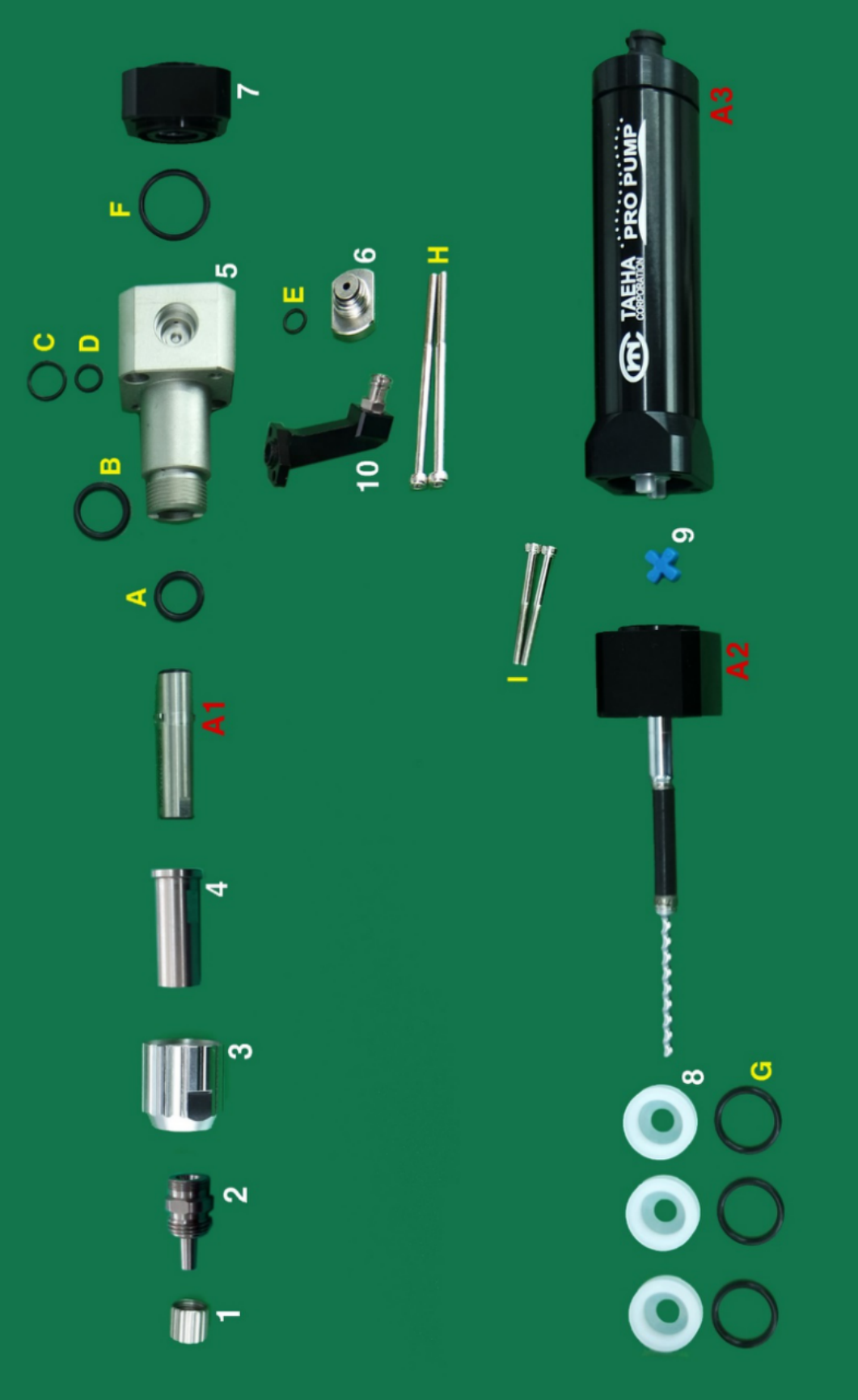

1.1 PCP-050 Partlist
备注：
①有些部件属于选配件，贵司购买的泵如果没有选择此部件请忽略）
②交换周期仅供参考，实际使用寿命受液体，使用环境，使用方法等因素影响）
No. | Part No. | Item Name | Q’ty | Material | Guarantee | Replacement period |
A1 | PCP-050-A1 | Stator Ass’y | 1 | - | 6个月 | |
A2 | PCP-050-A2 | Rotor Ass’y | 1 | - | 6个月 | |
A3 | PCP-050-A3 | Motor Ass’y | 1 | 1年 | ||
1 | PCP-050-1-A | Nut Collar(A) | 1 | AL2024 | 1年 | |
PCP-050-1-B | Nut Collar(B) | AL2024 | 1年 | |||
2 | PCP-050-2-A | Luer Standard Adapter (∅2 / ∅1 / ∅0.4) | 1 | SUS303 | 1年 | |
PCP-050-2-B | Luer Nut Adapter (∅2 / ∅1 / ∅0.4) | SUS303 | 1年 | |||
3 | PCP-050-3 | Union Cap | 1 | SUS303 | 1年 | |
4 | PCP-050-4 | Stator Sleeve | 1 | SUS303 | 1年 | |
5 | PCP-050-5-ML | Chamber-ML | 1 | AL2024 / Anodizing(gray) | 1年 | |
PCP-050-5-TL | Chamber-TL | AL2024 / Anodizing(gray) | 1年 | |||
PCP-050-5-MR | Chamber-MR | AL2024 / Anodizing(gray) | 1年 | |||
PCP-050-5-TR | Chamber-TR | AL2024 / Anodizing(gray) | 1年 | |||
6 | PCP-050-6 | Vent Knob | 1 | AL2024 / 무전해니켈도금 | 1年 | |
7 | PCP-050-7 | Seal Block | 1 | AL2024 / Anodizing(black) | 1年 | |
8 | PCP-050-8 | Rotary Seal | 3 | UMHW-PE | 6个月 | |
9 | PCP-050-9 | Urethane Sleeve | 1 | Poly Urethane | 1年 | |
10 | PCP-050-10-A | Inlet Adapter(Cartridge) | 1 | AL6061 / Anodizing(black) | 1年 | |
PCP-050-10-B | Inlet Adapter(Barrel) | AL6061 / Anodizing(black) | 1年 | |||
PCP-050-10-C | Inlet Adapter (Sealant Cartridge) | AL6061 / Anodizing(black) | 1年 | |||
PCP-050-10-D | Inlet Adapter(PT1/8”) | AL6061 / Anodizing(black) | 1年 | |||
PCP-050-10-E | Inlet Adapter(PT3/8”) | AL6061 / Anodizing(black) | 1年 | |||
A | PCP-050-A | O-Ring(P9) | 1 | FKM(1472) | 6个月 | |
B | PCP-050-B | O-Ring(AS013) | 1 | FKM(1472) | 6个月 | |
C | PCP-050-C | O-Ring(SS8) | 1 | FKM(1472) | 6个月 | |
D | PCP-050-D | O-Ring(SS5) | 1 | FKM(1472) | 6个月 | |
E | PCP-050-E | O-Ring(SS5) | 2 | FKM(1472) | 6个月 | |
F | PCP-050-F | O-Ring(AN016) | 1 | FKM(1472) | 6个月 | |
G | PCP-050-G | O-Ring(AN015) | 3 | FKM(F575) | 6个月 | |
H | PCP-050-H | Bolt(M3x55) | 2 | High-Strength | ||
I | PCP-050-I | Bolt(M3x35) | 2 | High-Strength |
3. 清洗

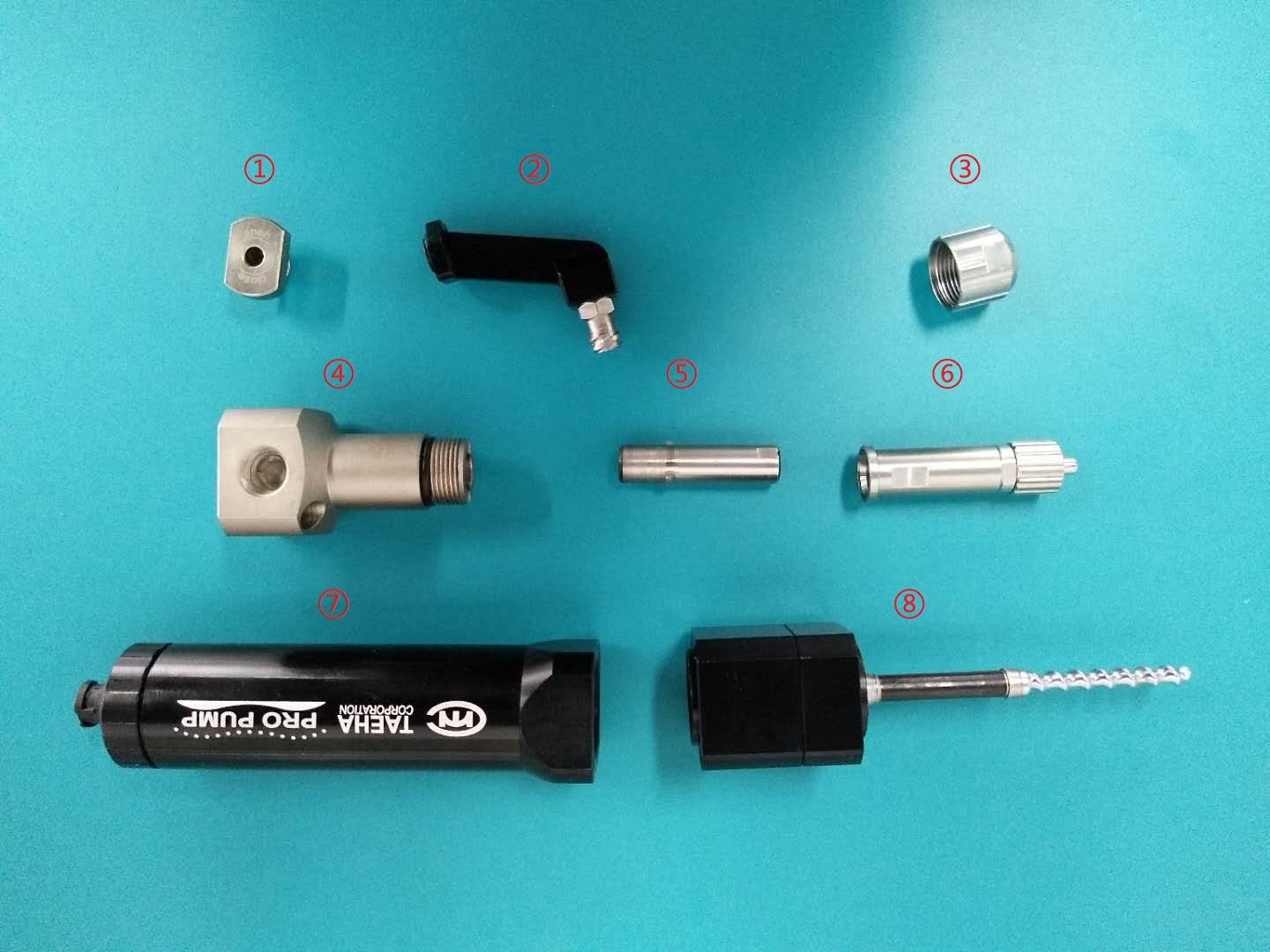

1. 一般清洗不需要将阀完全分解，分解到如下即可
2. 先用无尘布，棉签，气枪将泵体内的胶水进行初处理

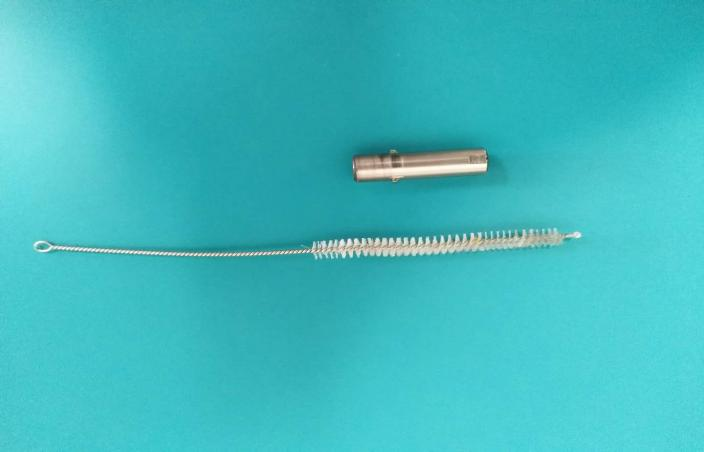

3. 将⑤定子、②进胶转接头、⑥针头转接头一起放入超声波清洗器内进行清洗（一般是用酒精），然后拿出用气枪吹，如没有清洗干净，可以再次将配件放入超声波清洗器内，依次重复进行操作。如果遇到④定子内有很难清洗掉的物品，可以用如图内的毛刷以旋转式进入定子，再反旋转退出定子的方式进行清洗，不能直插直拔（切记不可用硬物伸入定子内进行清理，以免破损定子而导致无法使用）
4. 用无尘布蘸酒精将④Chamber、⑧转子清洗干净。
5. 如果想要将④Chamber也放入超声波清洗器，请一定要将O-Ring圈取出来，否则可能会导致O-Ring膨胀变质。
6. 清洗⑧转子时，只能用无尘布或者软物（切记不能用硬物去刮转子表面，否则可能会导致转子划伤而影响使用，甚至是不能使用）。
7. 清洗⑧转子时，可以不用将隔膜组套取下来，但如果已发现有胶水进入里面，必须取下清洗，则旋转式往外拔。清洗之后请小心安装复原（如非必要，请不要将隔膜片从外壳里面取出，因为是紧配合，取出必然会造成一定的损坏，如果暴力取出可能直接导致不能使用）
8清洗过后即可开始安装，

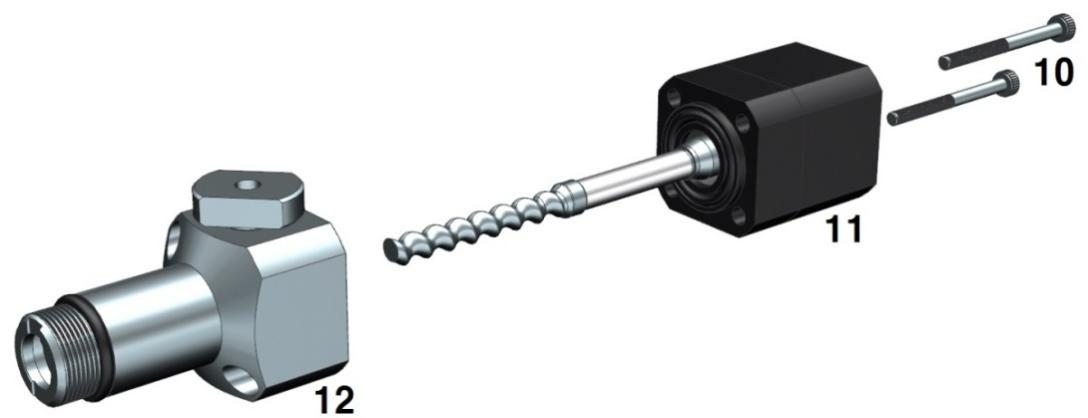

①先将转子组件与Chamber组合起来

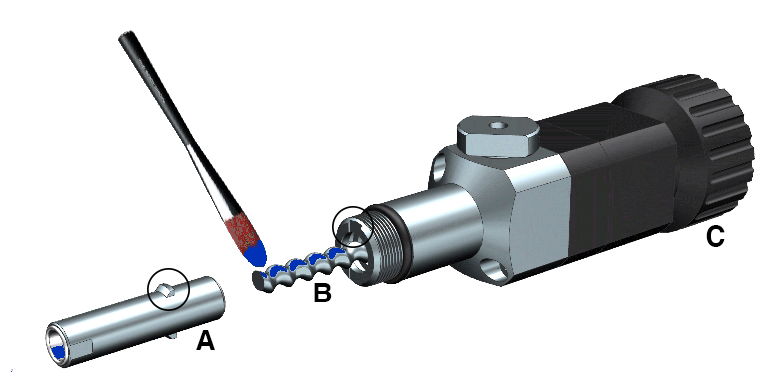

②将定子组合起来，先用工具固定转子，在转子上涂一点油脂（最好是少量硅油，起到润滑作用即可，硅油一般不与其他胶水产生化学反应，也易被排出去），将定子旋转上去至图片圆圈处的卡槽，然后固定定子，旋转C处的工具，定子即可被拉入卡槽内（备注：在安装定子时是不会有任何按压的动作的，也无法按压进入，如果定子不是通过旋转进入，而是直接按压进入将会损坏定子）

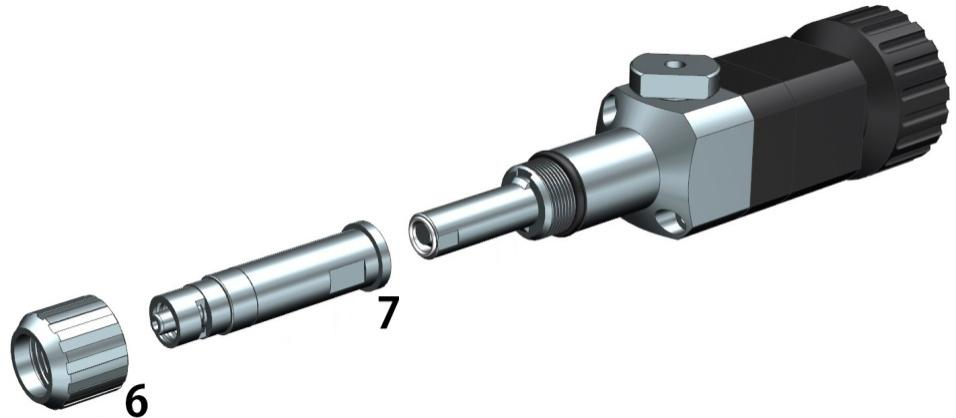

③将针头转接套组合起来

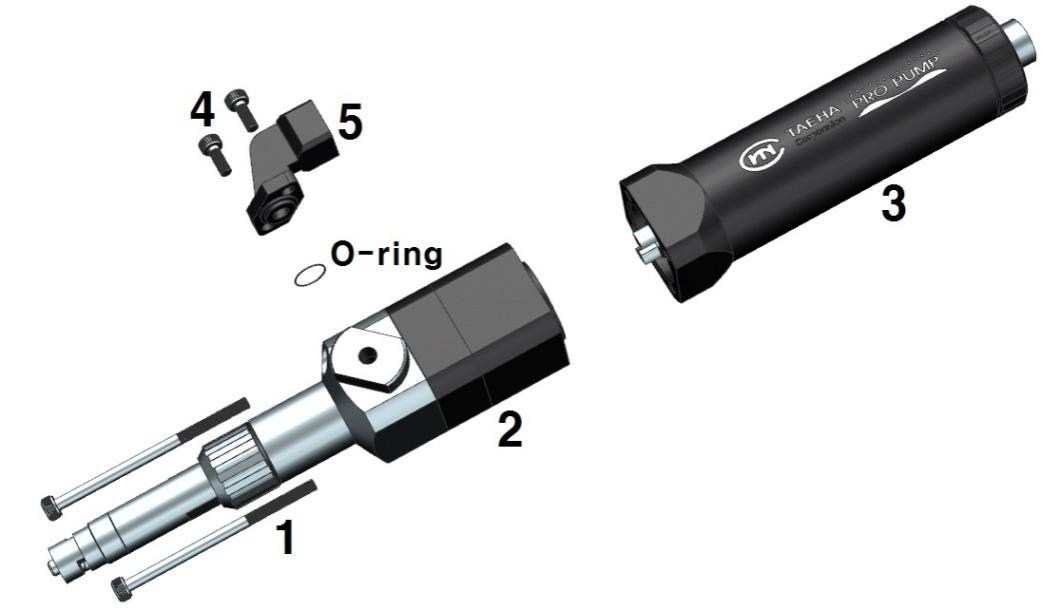

④将电机和进胶口转接件组合起来
⑤螺杆泵组合完毕，可以开始使用
