静态混合管是搅拌多种流体的混合装置，无需旋转部和特殊动力，在通过叶片时完成连续以及均匀搅拌的经济型混合装置。

混合原理

A:流动分割

B:流动旋转

C:流动转换

以三种步骤完美搅拌液体

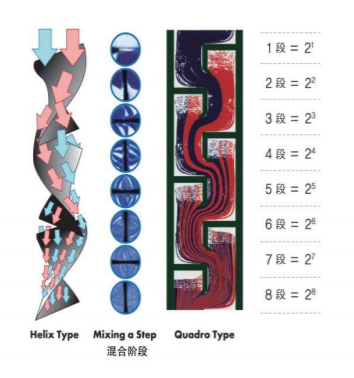

® 流动分割(Flow division)

流体通过每一个叶片被分割为2等份。

分割数设为S,叶片数设为n, S=2"

通过8个叶片的流体分割为256等份。

@ 旋转循环(Rotational Circulation)

叶片形状为左-右-左的螺旋型组合，液体的流动时交叉循环

@ 流动转换(Radial Mixing)

随着叶片的螺旋形状，液体方向由中心部-混合管壁-中心部的循环

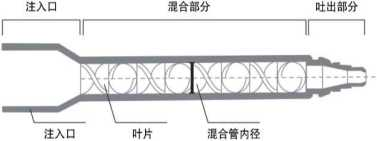

混合管构造

®混合管构造

                                                                        （请参照混合管规格表内的混合管内径尺寸)

                                                     混合管的多种形态图

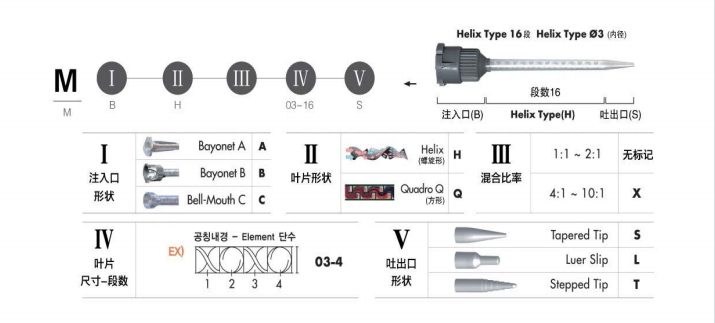

静态混合管的分类
