材料和液体定量吐出(Dispenser)系统具有多种多样的特征,有各种产品和多种系统的选定方法,其中使用的胶水材料也多种多样。为了获得点胶时能有最好的效果,我们必须把所有的事项考虑进去。
1.点胶的材料
■ 总类
吐出材料的种类有Cyano系粘合剂(瞬间粘合剂)、单液型、双液型、Epoxy、厌氧粘合剂、UV粘合剂、RTV硅 等多种材料,各自的特性不同,因此 需要系统选定。
■ 粘度

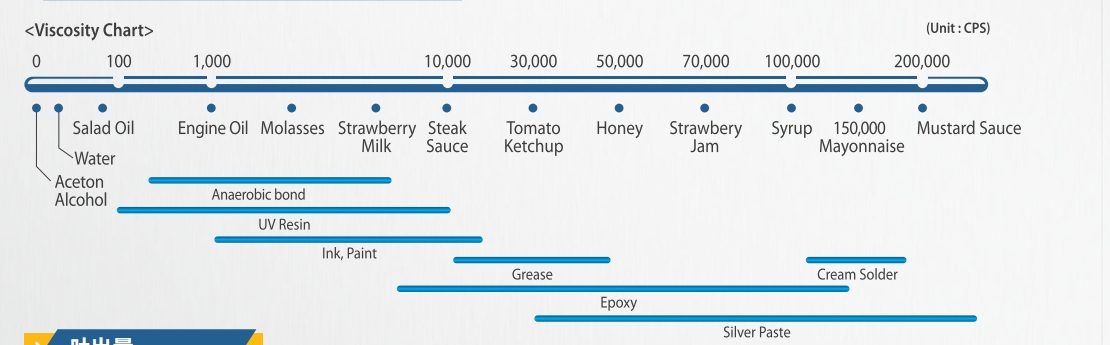

在输出材料的特性中选定系统,最优先考虑的是吐出材料的粘度。像水这样的低粘度材料到面团这样高粘度材料 也非常多样。在系统选定阶段,最重要的因素点是必须知道的,如果不太清楚的话,可以参考日常生活中容易接 触到的液体材料粘度条件表,来换算大概的粘度。
2 点胶出量
首先我们要明确点胶部位的材料和点胶的量和误差率是多少。
将点胶量的数值和点胶形状进行视觉化。
在相应的点工件上或先画线计算出量,选定出形状。

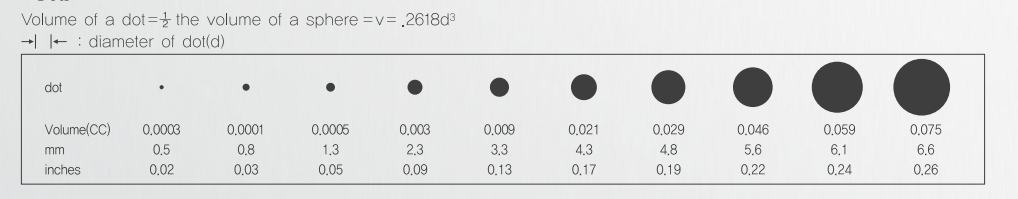

■ 点作业

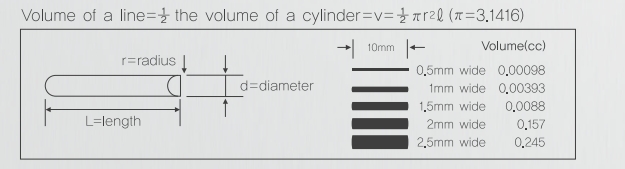

■ 线作业
3 点胶形状
为了制作多种多样的点胶形象,可以用Showwer needle、Special Needle、X-Z机器人系统等来操作实现。
为了建立最合适的系统,请与相关技术人员商议。
