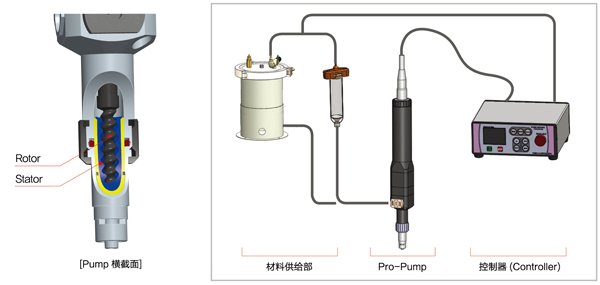

■ 吐胶原理

转子和定子结合的构造，产生了一个密封空间。电机这时转子转动会持续的挤出材料，这倒稳定吐出材料的效果。



特点：

跟粘度变化，胶量的变化没有关系可以定量吐胶受外部影响导致粘度变化，胶量变化也可以达到定量吐胶。
针头不会残留胶水（无滴漏现象）（自由控制正、反转，可以实现回吸功能）
无脉动现象，可以实现精密定量吐胶。Pro-Pump是让液体持续挤出，无脉冲现象，维持稳定压力可以精密定量吐胶。
以最简单的构造组成，易拆除，易组装以及易清洗。
材料里面有微小的颗粒，也可以保证定量吐胶。

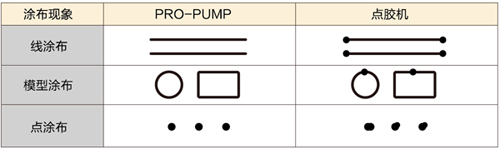

Pro-Pump和一般点胶机，涂布状态比较图：

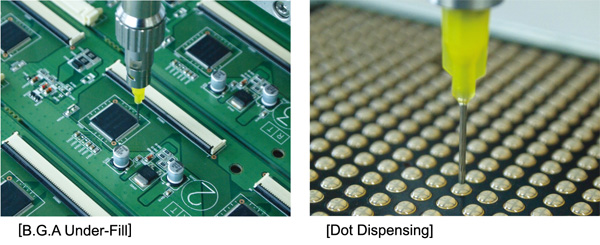

Pump的用途

COB，BGA Underfill灯IC上边定量涂布
定量涂布Glass上的Silicon
定量涂布LED Chip的Silicon
功能化妆品
光学部品



>>Pro-Pump 型号

ITEM	PCP-015	PCP-050	PCP-150	PCP-500	PCP-1500	PCP-2000
Dimension(mm)	Ø27×L230	Ø27×L230	Ø29×L280	Ø29×L280	Ø45×L430	Ø60×L580
Weight	360g	374g	532g	530g	2.5kg	3.5kg
Input Pressure	0-6kgf/cm²	0-6kgf/cm²	0-6kgf/cm²	0-6kgf/cm²	0-6kgf/cm²	0-6kgf/cm²
Max. Dosing Pressure	20kgf/cm²	20kgf/cm²	20kgf/cm²	20kgf/cm²	20kgf/cm²	20kgf/cm²
Viscosity(cps)	0-500,000cps	0-500,000cps	0-500,000cps	0-500,000cps	0-500,000cps	0-500,000cps
Dosing Volume/Rev.	≒0.015ml	≒0.05ml	≒0.15ml	≒0.50ml	≒1.5ml	≒2.0ml
Motor Speed(rpm)	1-120rpm	1-120rpm	1-120rpm	1-120rpm	0-150rpm	0-150rpm
Dosing Flow Rate(Max.)	≒1.8ml/min	≒6.0ml/min	≒20ml/min	≒60ml/min	≒225ml/min	≒300ml/min
Accuracy of dosing	±1%	±1%	±1%	±1%	±1%	±1%
Stator Material	Inert Elastomer	Inert Elastomer	Inert Elastomer	Inert Elastomer	Inert Elastomer	Inert Elastomer
Material Inlet Port	G 1/8"(STD)	G 1/8"(STD)	G 1/4"(STD)	G 1/4"(STD)	G 1/4"(STD)	G 3/8"(STD)
Material Outlet Port	Luer Lock	Luer Lock	Luer Lock	Luer Lock	Luer Lock	PT 3/8"(STD)
Wetting Part Material	SUS/UHMW   PE/FKM	SUS/UHMW PE/VITON	SUS/UHMW PE/VITON	SUS/UHMW PE/VITON	SUS/UHMW PE/VITON	SUS/UHMW PE/VITON
Orperating Condition	10-40℃	10-40℃	10-40℃	10-40℃	10-40℃	10-40℃
产品外观

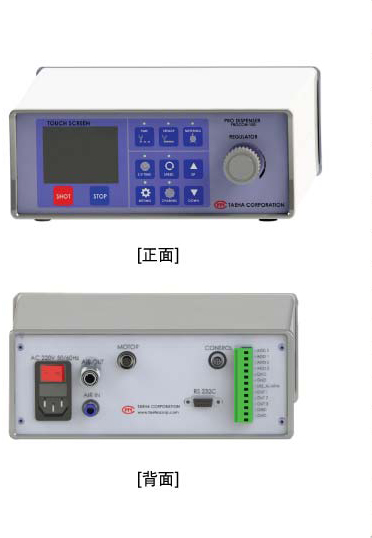

>>Pro-Pump Controller

	ITEM	PCP-015	PCP-050
	Dimension(mm)	230(W)×90(H)×200(D)	230(W)×90(H)×200(D)
	Weight	1.8kg	2.0kg
	Power In/Output	AC220V,50/60Hz,DC24V(Max.)	AC220V,50/60Hz,DC24V(Max.
	Consumption Rating	200VA	200VA
	Air-in Port	Ø6 Air Hose,Max.7kgf/cm²	Ø6 Air Hose,Max.7kgf/cm²
	Air-out Port	Auto Jointer	Auto Jointer
	Pressure Regulator	0-7kgf/cm²	0-7kgf/cm²
	Operating Mode	Time/Steady/Metering	Time/Steady/Metering
	Display	2.5"TFT LCD,Touch	2.5"TFT LCD,Touch
	Motor Control	1EA	2EA(simultaneously)
	Liquid Indicator Sensor	OK	OK
	External Control	OK	Option
	Channel Memory	16CH	16CH
	Interface	RS232,D-SUB 9 PIN	RS232,D-SUB 9 PIN(Option)
	Input Signal	Contact Input or NPN open Collector Tr	Contact Input or NPN open Collector Tr
	Dosing End Signal	NPN open Collector Tr	NPN open Collector Tr
	Orperating Condition	10-40℃	10-40℃

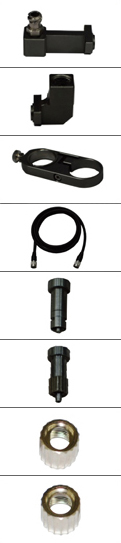

>>Pro-Pump Accessories

照片	NAME	DESCRIPTION	备注
	Luer Lock Elbow(Female)	材料和Pro-Punp链接端口	材质：AL(Black Anodizing)
	PT 1/8"Adapter	利用气管供材料时用的链接端口	材质：AL(Black Anodizing)
	Barrel Holder	利用胶管供材料时用的固定件	材质：AL(Black Anodizing)
	Motor Cable	Pro Pump和控制器链接的连接线(Motor驱动用)	标准长度1.5m
	Luer Lock Type Stator	使用标准针头时用的针头固定件
	Nut Collar Type Stator	多头针头，双针头时使用的针头固定件
	Nut Collar Ⅰ	使用多头针头，双针头的定位紧固件
	Nut Collar Ⅱ	使用标准针头时的紧固件
